DV-4013
控制器
FANUC 0iMF PLUS
X,Y,Z 行程
4,100 / 1,300 / 800 mm
工作台尺寸
4,000 x 1,100 mm






DV 13/16
系列特別著重重切削加工使用,橫梁立柱一體式門型設計,加強剛性結構,提高切割穩定性。箱型結構設計,搭配周密的肋骨強化設計,展現不凡的機體剛性。

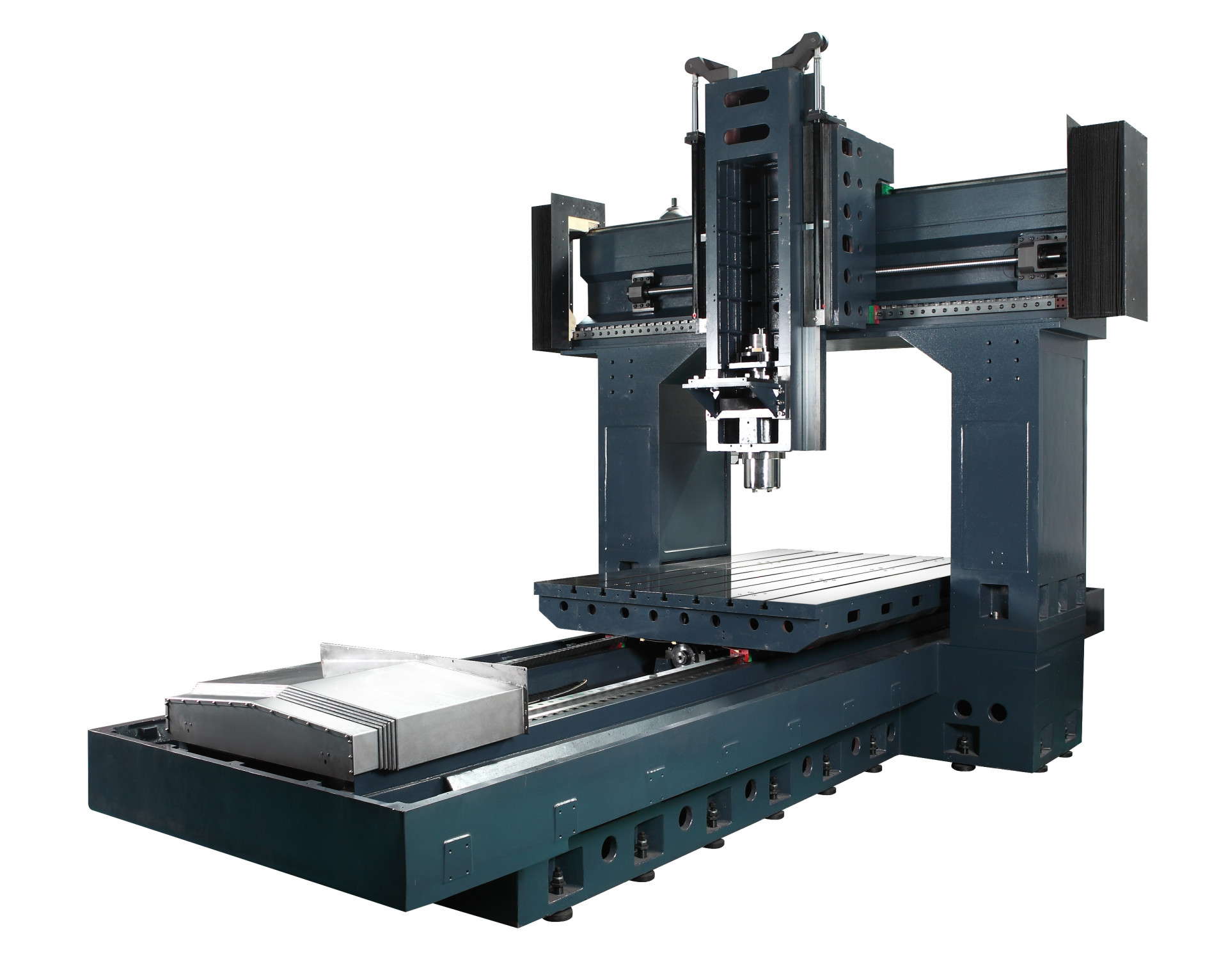

MACO馬特 DV-4013





主軸與線軌中心一致,可得到最佳結構剛性及精度。

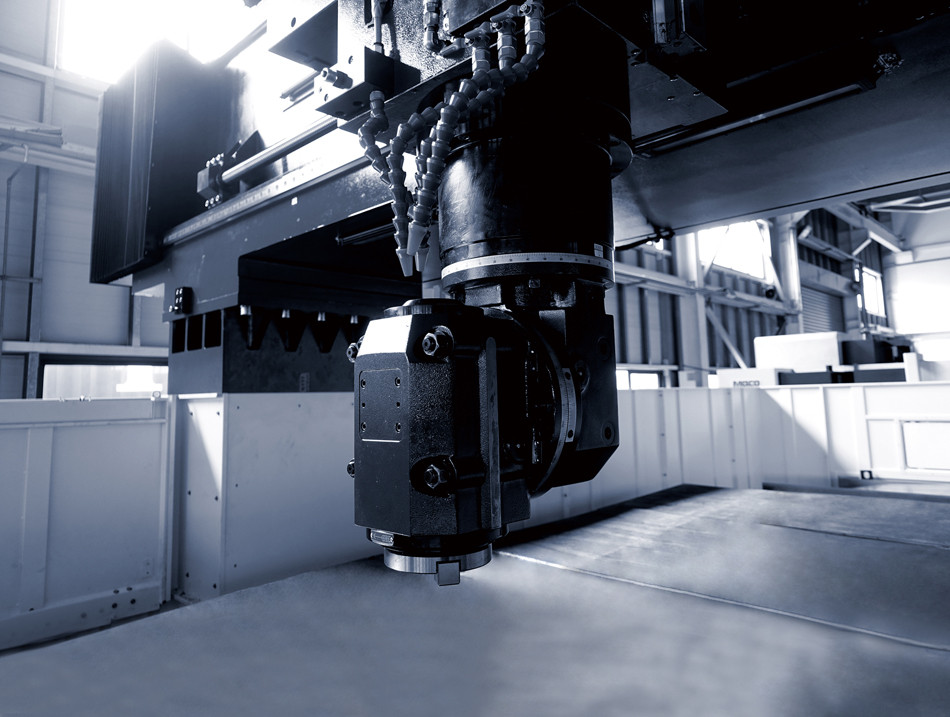

MACO馬特 主軸





DV全系列使用標準兩段式齒輪頭設計,Z軸採用雙油壓配重,油氣分離式蓄壓配重裝置,無傳統機械式油壓換向延遲現象,Z軸可達0.5G之加速性能,外部斷電Z軸不下滑裝置,提供模具加工最穩定之性能。

MACO馬特 DV-4013 齒輪頭

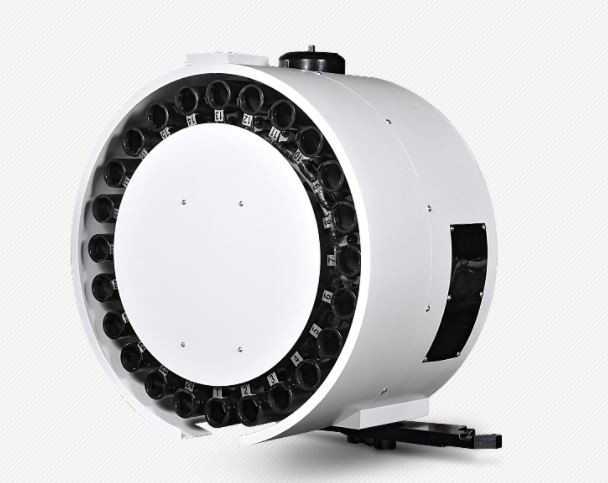

二十多年的刀庫生產商,搭配了馬特自產的刀庫,以確保品質。
業界獨特的鋁製刀套設計延長了刀庫的使用壽命。
具有先進凸輪驅動的任意換刀功能。

MACO馬特 刀庫





工作台全行程支撐,無懸重問題。
高剛性和輕巧的結構設計,確保在裝載工作台時具有較高的加減速切削性能。

MACO馬特 工作台

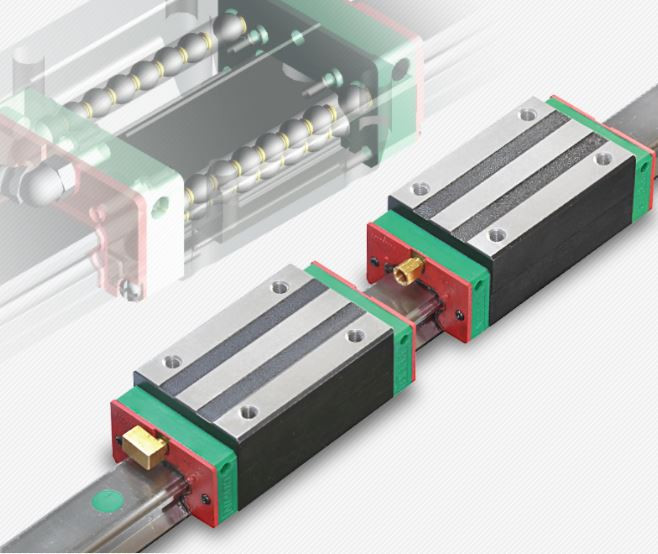

X.Y軸採用超重負荷滾柱線型滑軌,兼具進給軸低摩擦與剛性特性,Z軸採用精密研磨高剛性硬軌,確保機台切削時之最佳動態精度性能。
HIWIN上銀 DV-4013 線軌
Product Name
Unit
DV-4013
行程
X軸行程
mm
4,100
Y軸行程
mm
1,300
Z軸行程
mm
800
主軸中心至工作台台面距離
mm
950
主軸鼻端到工作台距離
mm
150~950
兩門柱間距離
mm
1,300
主軸
主軸轉速
rpm
6,000
主軸傳動方式
齒輪式
主軸樣式
BT-50
主軸馬力
kw
18.5 / 22
進給
切削進給速度
mm/min
7,000
X/Y/Z軸快速進給
m/min
15 / 20 / 15
工作台
工作台尺寸
mm
4,000 x 1,100
T行槽(寬x數目x間距)
mm
22 x 5 x 200
工作台最大負載
kg
6,000
自動換刀系統
自動換刀形式
圓盤式
刀庫容量
pcs
24
最大刀具長度
mm
350
最大刀具重量
kg
18
最大刀具徑/鄰空刀直徑
mm
116 / 200
換刀時間
sec
3.0
其它
機台尺寸(長x寬x高)
mm
9,900 x 4,500 x 4,450
機台重量
kg
21,000
電力需求
KVA
40
氣壓需求
kg/cm²
7
