QH-800
控制器
MITSUBISHI M80A/ FANUC 0iMF PLUS
X,Y,Z行程
1,200 / 1,000 / 1,000 mm
工作台尺寸
800 x 800 mm
工作台數量
單盤






寬廣型底座,工作台移動,全行程制程,無懸垂現象,可確保最佳動態精度;Z軸採複合四滑軌設計,使用低摩擦係數的滾柱線性滑軌,切削進給精確平順流暢;X/Y/Z軸採用研磨級滾珠螺杆,滾珠螺杆譽馬達直結驅動,並配合使用精密斜角滾珠軸承將螺杆預位,提供最佳進給剛性與精度。



MACO馬特 QH-800






採用精密軸承,高鋼性的BT-50齒輪式6,000轉,配合兩段變速,適合各種切削條件需求;具有油冷機的油溫控制系統,配合主軸迴圈軸套,有效的將主軸溫升控制在穩定狀態之下,抑制熱變形,保持主軸切削精度;主軸長鼻式設計,干涉範圍少,方便客戶加工深孔。



MACO馬特 主軸





搭配40把刀柄BT-50的刀具,換刀臂採用油壓換刀機構,運動部分使用線規,無間隙產生,換刀平穩可靠; 刀庫以最近距離選刀方式,即省力號定位時間,换刀時間僅3.0秒

MACO馬特 刀庫





選用大直徑(Ø 50mm)的滾珠螺桿,回流單元的設計可吸收鋼珠衝擊所產生的噪音,而大幅降低噪音,通過中央自動潤滑系統可以消除熱膨脹的影響,保持運轉的準確性。

HIWIN上銀 螺桿





採用高精度、超重負荷型滚柱線性滑軌,承受重載荷的情況下提高了剛度,且保持了很高的加工精度,具有最小的磨損以延長使用壽命。
適用於高速加工並大大降低機器的電力需求。

HIWIN上銀 QH-800 線軌

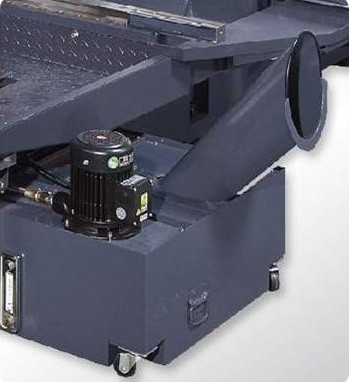

採用螺旋式排屑機後排設計,最佳排屑角度及超大流量冲屑系統。

MACO馬特 排屑機
MACO馬特 QH-800 Youtube
Product Name
Unit
QH-800
行程
X軸行程
mm
1,200
Y軸行程
mm
1,000
Z軸行程
mm
1,000
主軸中心至工作台台面距離
mm
0~1,000
主軸鼻端到工作台距離
mm
150~1,150
主軸
主軸轉速
rpm
6,000
主軸傳動方式
齒輪式
主軸樣式
BT-50
主軸馬力
kw
15 / 18.5
進給
切削進給速度
mm/min
8,000
X/Y/Z軸快速進給
m/min
15 / 15 / 15
工作台
工作台尺寸
mm
800 x 8,00
T行槽(寬x數目x間距)
mm
100 x 100 x 22
工作台螺孔
mm
工作台最大負載
kg
3,000
工作台分度
1° / 0.001°
最大刀具長度
mm
1,200
工作台距地面高度
mm
1,287
自動換刀系統
自動換刀形式
圓盤式
刀庫容量
pcs
24
最大刀具長度
mm
450
最大刀具重量
kg
25
最大刀具徑/鄰空刀直徑
mm
115
換刀時間
sec
3.0
其它
機台尺寸(長x寬x高)
mm
5,170 x 3,310 x 3,500
機台重量
kg
13,000
電力需求
KVA
50
氣壓需求
kg/cm²
6
