QH-630
控制器
MITSUBISHI M80A/ FANUC 0iMF PLUS
X,Y,Z行程
1,000 / 800 / 800 mm
工作台尺寸
630 x 630 mm
工作台數量
單盤





立柱採用對稱的雙壁結構設計,可避免因溫度升高導致熱變形進而影響切削精度。高強度的鑄件,不僅可以防止振動,還能提高切割的穩定性。具有較小的佔地面積,節省廠房使用空間。

MACO馬特 QH-630

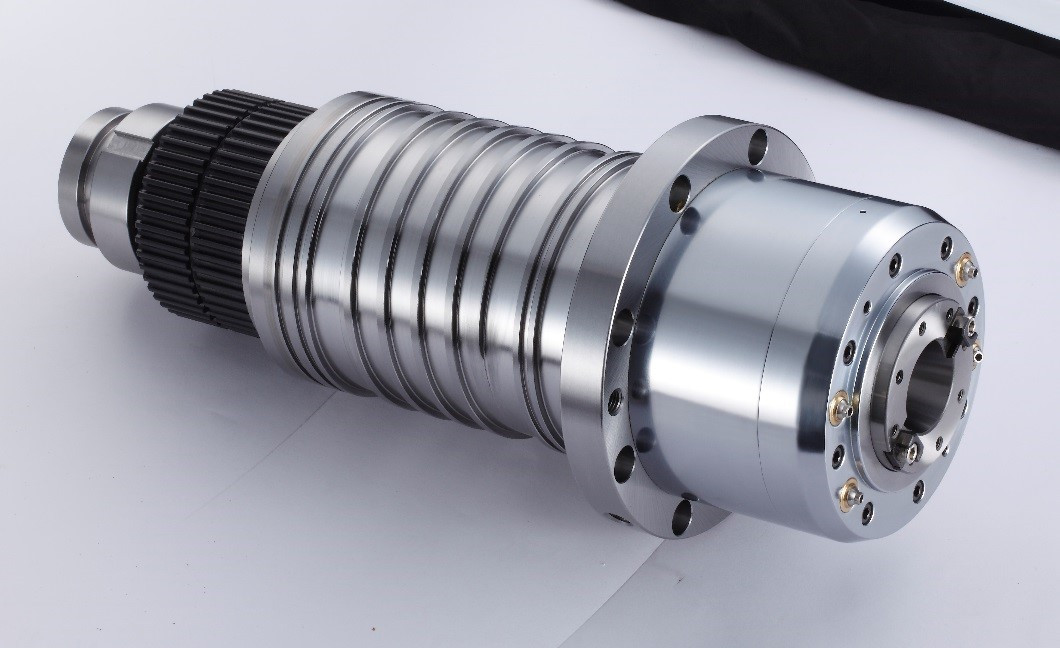

主軸的短鼻設計具有卓越的剛性與精度,實現最佳的結構。
並在前端加長主軸鎖固面,方便客戶加工深孔。



MACO馬特 主軸

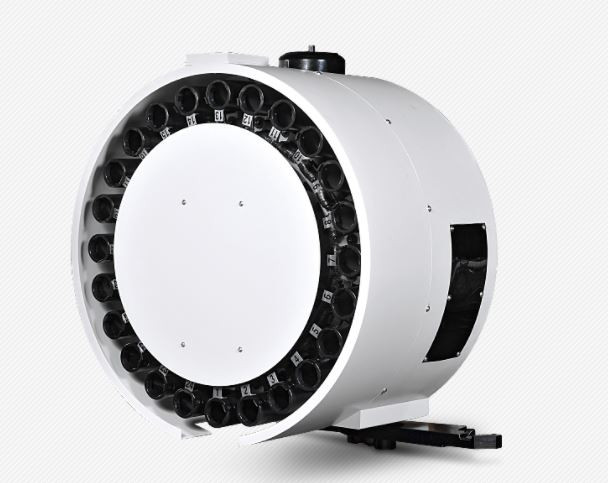

採用馬特自行生產的刀庫,快速、簡單、可靠及長壽命的刀具交換裝置,獨特的鋁合金刀套設計,先進的凸輪式驅動機動,刀庫具有預備刀功能。



MACO馬特 刀庫






選用大直徑(Ø 36mm)的滾珠螺桿,回流單元的設計可吸收鋼珠衝擊所產生的噪音,而大幅降低噪音,通過自動潤滑系統可以消除熱膨脹的影響,保持運轉的準確性。




HIWIN上銀 螺桿





採用高精度、超重負荷型滚柱線性滑軌,承受重載荷的情況下提高了剛度,且保持了很高的加工精度,具有最小的磨損以延長使用壽命。適用於高速加工並大大降低機器的電力需求。

HIWIN上銀 QH-630 線軌
MACO馬特 QH-630 Youtube
Product Name
Unit
QH-630
行程
X軸行程
mm
1,000
Y軸行程
mm
800
Z軸行程
mm
800
主軸中心至工作台台面距離
mm
150~950
主軸鼻端到工作台距離
mm
150
主軸
主軸轉速
rpm
6,000
主軸傳動方式
皮帶式
主軸樣式
BT-50
主軸馬力
kw
18.5 / 22
進給
切削進給速度
mm/min
10,000
X/Y/Z軸快速進給
m/min
36 / 36 / 36
工作台
工作台尺寸
mm
630 x 630
T行槽(寬x數目x間距)
kg
5 x 14 x 80
工作台螺孔
mm
24-M16 x 2.0
工作台最大負載
kg
1,200
工作台分度
1° / 0.001°
最大刀具長度
mm
1,000
工作台距地面高度
mm
1,160
自動換刀系統
自動換刀形式
圓盤式
刀庫容量
pcs
24
最大刀具長度
mm
350
最大刀具重量
kg
25
最大刀具徑/鄰空刀直徑
mm
115
換刀時間
sec
3.0
其它
機台尺寸(長x寬x高)
mm
5,290 x 4,250 x 3,180
機台重量
kg
9,500
電力需求
KVA
40
氣壓需求
kg/cm²
6
