QH-810
控制器
MITSUBISHI M80A/ FANUC 0iMF PLUS
X,Y,Z 行程
1,600 / 1,000 / 1,000
工作台尺寸
800 x 1,000
工作台數量
單盤
寬廣型底座，工作台移動，全行程制程，無懸垂現象，可確保最佳動態精度；Z軸採複合四滑軌設計，使用低摩擦係數的滾柱線性滑軌，切削進給精確平順流暢；X/Y/Z軸採用研磨級滾珠螺杆，滾珠螺杆譽馬達直結驅動，並配合使用精密斜角滾珠軸承將螺杆預位，提供最佳進給剛性與精度。
採用精密軸承，高鋼性的BT-50齒輪式6,000轉，配合兩段變速，適合各種切削條件需求；具有油冷機的油溫控制系統，配合主軸迴圈軸套，有效的將主軸溫升控制在穩定狀態之下，抑制熱變形，保持主軸切削精度；主軸長鼻式設計，干涉範圍少，方便客戶加工深孔。
搭配40把刀柄BT-50的刀具，換刀臂採用油壓換刀機構，運動部分使用線規，無間隙產生，換刀平穩可靠； 刀庫以最近距離選刀方式，即省力號定位時間，换刀時間僅3.0秒。
選用大直徑（Ø 50mm）的滾珠螺桿，回流單元的設計可吸收鋼珠衝擊所產生的噪音，而大幅降低噪音，通過中央自動潤滑系統可以消除熱膨脹的影響，保持運轉的準確性。
採用高精度、超重負荷型滚柱線性滑軌，承受重載荷的情況下提高了剛度，且保持了很高的加工精度，具有最小的磨損以延長使用壽命。
適用於高速加工並大大降低機器的電力需求。

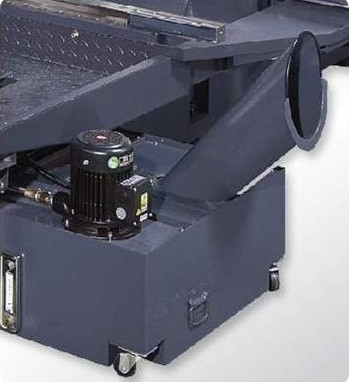

採用螺旋式排屑機後排設計，最佳排屑角度及超大流量冲屑系統。
Product Name
Unit
QH-810
行程
X軸行程
mm
1,600
Y軸行程
mm
1,000
Z軸行程
mm
1,000
主軸中心至工作台台面距離
mm
0~1,000
主軸鼻端到工作台距離
mm
150~1,150
主軸
主軸轉速
rpm
6,000
主軸傳動方式
齒輪式
主軸樣式
BT-50
主軸馬力
kw
15 / 18.5
進給
切削進給速度
mm/min
8,000
X/Y/Z軸快速進給
m/min
15 / 15 / 15
自動換刀系統
自動換刀形式
圓盤式
刀庫容量
pcs
24
最大刀具長度
mm
450
最大刀具重量
kg
25
最大刀具徑/鄰空刀直徑
mm
115
換刀時間
sec
3.0
其它
機台尺寸(長x寬x高)
mm
5,170 x 3,370 x 3,500
機台重量
kg
13,000
電力需求
KVA
50
氣壓需求
kg/cm²
6
