LV-1050
控制器
MITSUBISHI M80A / FANUC 0iMF PLUS
X,Y,Z行程
1,000 x 500 x 550 mm
工作台尺寸
1,100 x 550 mm

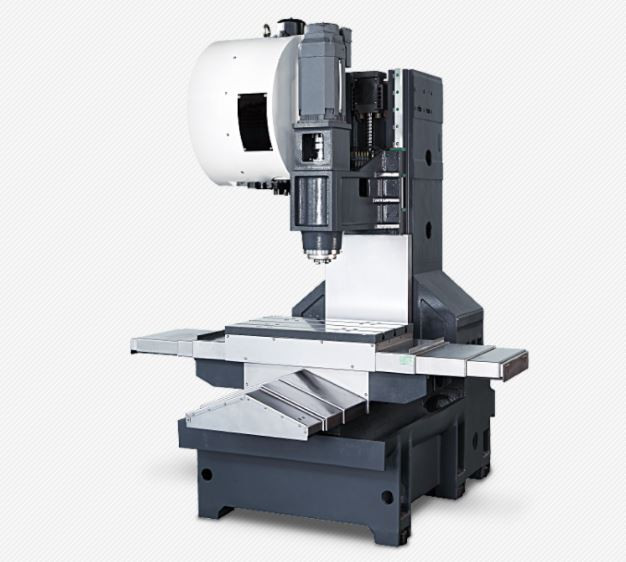

最佳床身結構設計，採A字形肋骨结構提高吸振效果，整體鑄件採用箱體設計，鑄件内部採用肋骨强化，達到高度抗彎剛性能承受高G產生的慣量，堅若磐石、穩如泰山，並選擇高级米漢纳鑄件材質，經回火處理消除内應力，確保最佳剛性及精度。

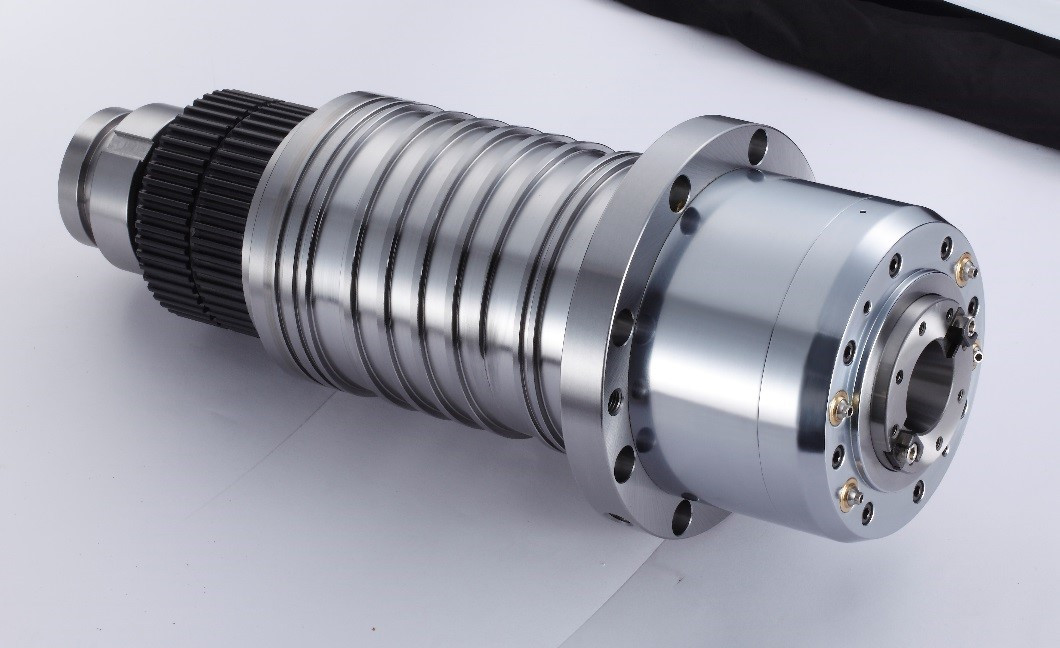

短鼻設計的皮帶主軸剛性特佳，提昇效率並降低刀具磨耗。

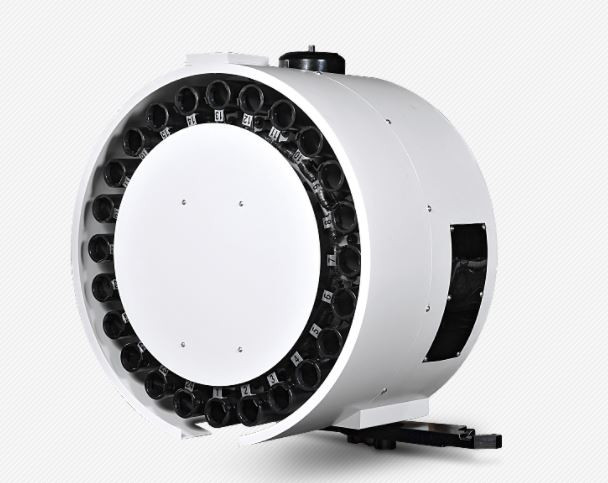

搭配圓盤式刀庫24把刀、BT-40刀柄，客戶可以選擇伺服馬達系統。換刀速度快，更換時間僅為1.5秒，可減少非切削時間，提高生產效率。

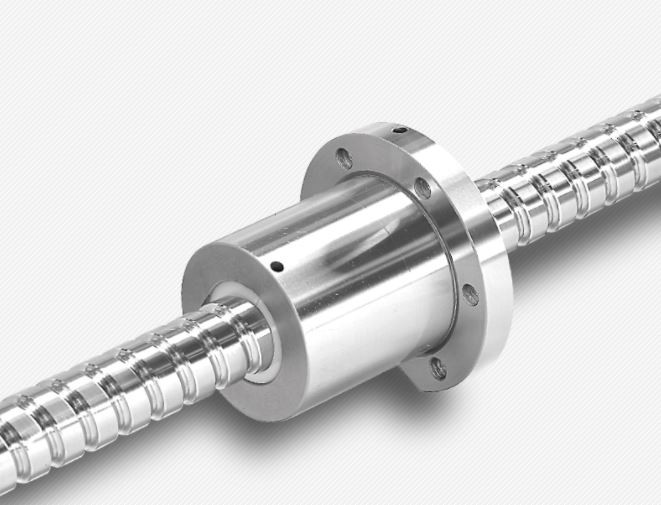

選用大直徑的滾珠螺桿，回流單元的設計可吸收鋼珠衝擊所產生的噪音，而大幅降低噪音，通過自動潤滑系統可以消除熱膨脹的影響，保持運轉的準確性。

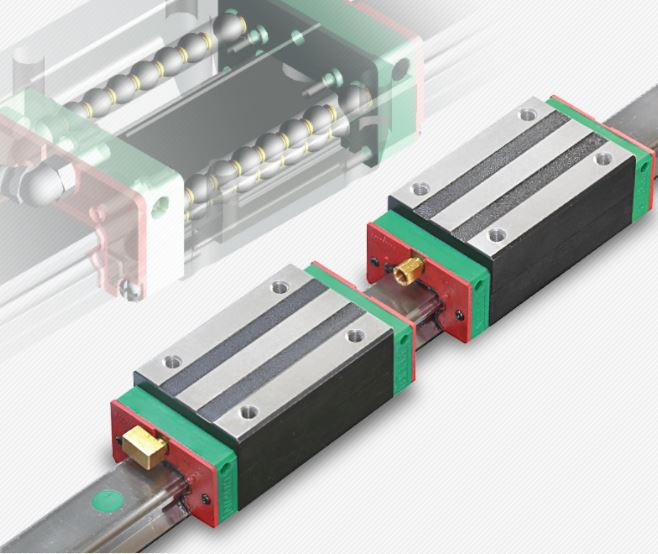

採用高精度、超重負荷型滚珠線性滑軌，承受重載荷的情況下提高了剛度，且保持了很高的加工精度，具有最小的磨損以延長使用壽命。
適用於高速加工並大大降低機器的電力需求。

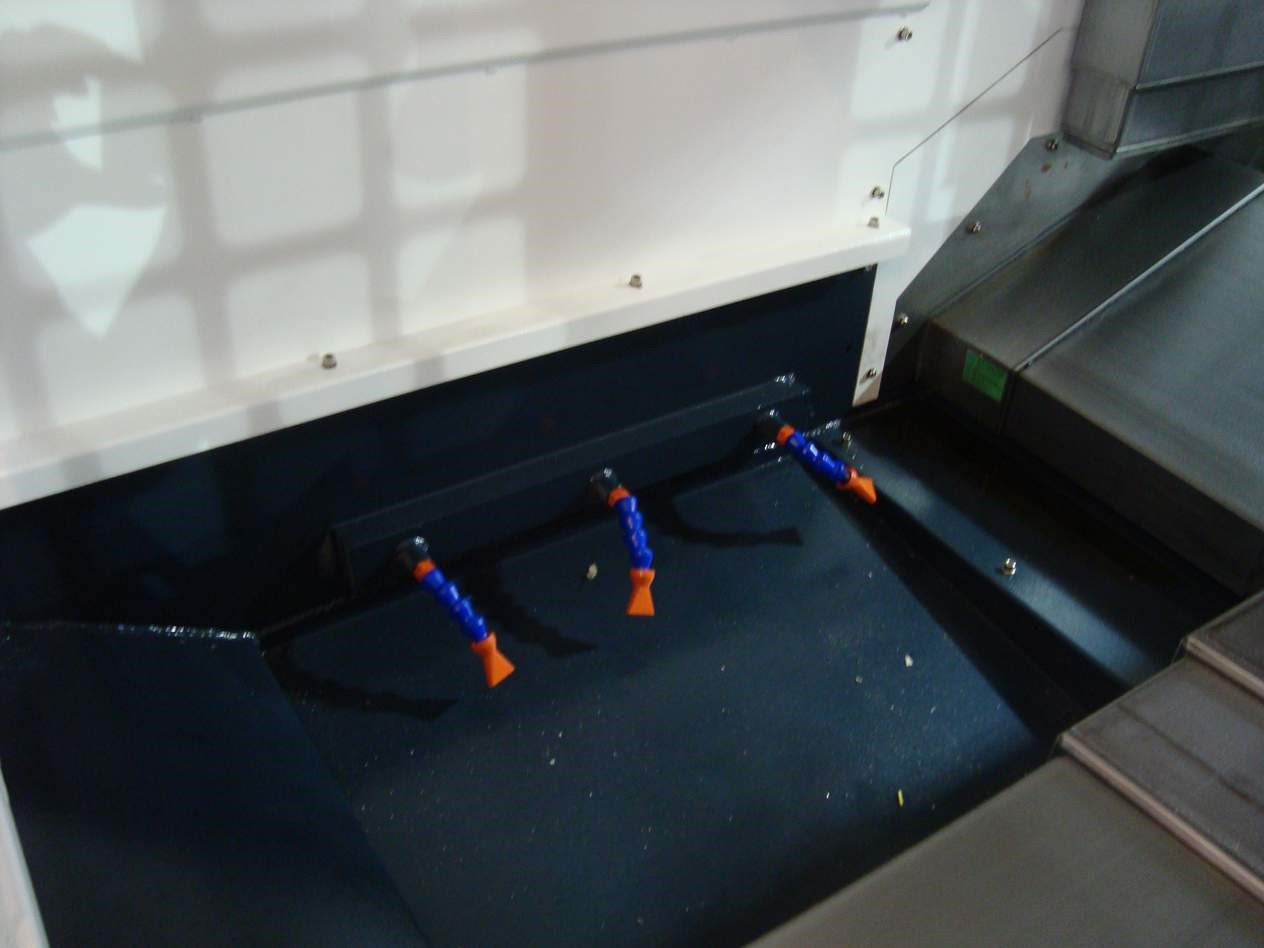

採用螺旋式排屑機前排設計，最佳排屑角度及超大流量冲屑系統。
Product Name
Unit
LV-1050
行程
X軸行程
mm
1,000
Y軸行程
mm
500
Z軸行程
mm
500
主軸鼻端到工作台距離
mm
120~670
主軸
主軸轉速
rpm
10,000
主軸傳動方式
皮帶式
主軸樣式
BBT-40
主軸馬力
kw
7.5 / 11
進給
切削進給速度
mm/min
X/Y/Z軸快速進給
m/min
36 / 36 / 36
工作台
工作台尺寸
mm
1,100 x 550
T行槽(寬x數目x間距)
mm
18 x 5 x 80
工作台最大負載
kg
600
自動換刀系統
自動換刀形式
圓盤式
刀庫容量
pcs
24
換刀時間
sec
1.5
其它
機台尺寸(長x寬x高)
mm
2,730 x 2,400 x 2,700
機台重量
kg
5,000
電力需求
KVA
氣壓需求
kg / cm²
6
