LV-1370
控制器
MITSUBISHI M80A / FANUC 0iMF PLUS
X,Y,Z行程
1,300 / 700 / 700 mm
工作台尺寸
1,400 x 700 mm





最佳床身結構設計,採A字形肋骨结構提高吸振效果,整體鑄件採用箱體設計,鑄件内部採用肋骨强化,達到高度抗彎剛性能承受高G產生的慣量,堅若磐石、穩如泰山,並選擇高级米漢纳鑄件材質,經回火處理消除内應力,確保最佳剛性及精度。

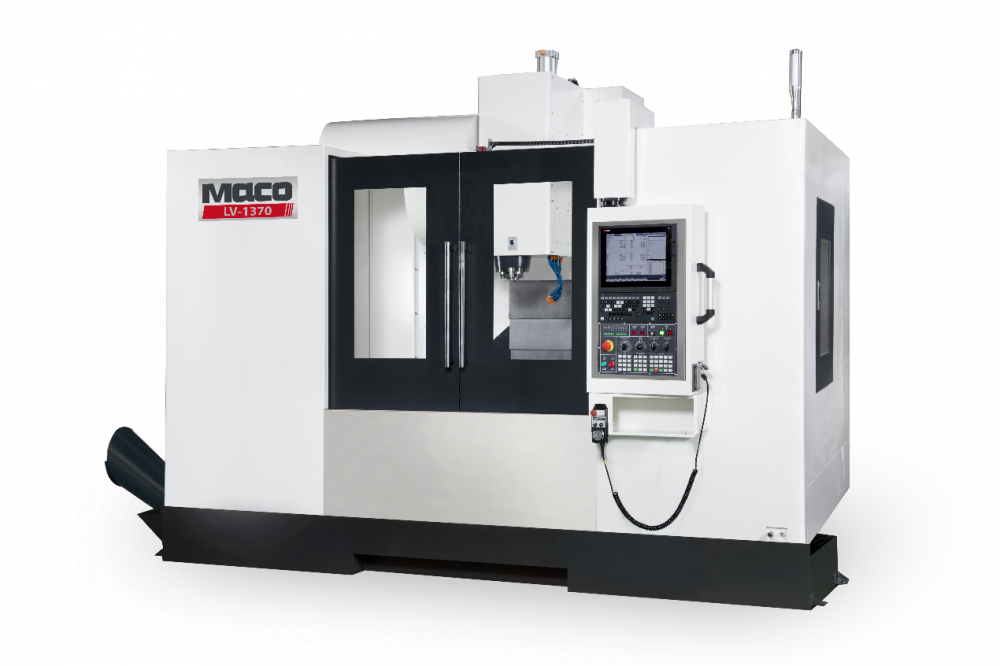

MACO馬特 LV-1370






短鼻設計的皮帶主軸剛性特佳,提昇效率並降低刀具磨耗。



MACO馬特 主軸






搭配圓盤式刀庫24把刀、BT-40刀柄,客戶可以選擇伺服馬達系統。換刀速度快,更換時間僅為1.5秒,可減少非切削時間,提高生產效率。

MACO馬特 刀庫






選用大直徑的滾珠螺桿,回流單元的設計可吸收鋼珠衝擊所產生的噪音,而大幅降低噪音,通過自動潤滑系統可以消除熱膨脹的影響,保持運轉的準確性。



HIWIN上銀 螺桿





採用高精度、超重負荷型滚珠線性滑軌,承受重載荷的情況下提高了剛度,且保持了很高的加工精度,具有最小的磨損以延長使用壽命。
適用於高速加工並大大降低機器的電力需求。

HIWIN上銀 LV-1370 線軌






螺旋式排屑機採用前排設計,最佳排屑角度及超大流量冲屑系統。



MACO馬特 排屑機
Product Name
Unit
LV-1370
行程
X軸行程
mm
1,300
Y軸行程
mm
700
Z軸行程
mm
700
主軸鼻端到工作台距離
mm
120~820
主軸
主軸轉速
rpm
10,000
主軸傳動方式
皮帶式
主軸樣式
BT-40
主軸馬力
kw
11 / 15
進給
切削進給速度
mm/min
10,000
X/Y/Z軸快速進給
m/min
32 / 32 / 30
工作台
工作台尺寸
mm
1,400 x 700
T行槽(寬x數目x間距)
mm
18 x 5 x 130
工作台最大負載
kg
850
自動換刀系統
自動換刀形式
圓盤式
刀庫容量
pcs
24
換刀時間
sec
1.5
其它
機台尺寸(長x寬x高)
mm
3,500 x 3,005 x 3,200
機台重量
kg
7,500
電力需求
KVA
30
氣壓需求
kg / cm²
6
