V-5F
控制器
MITSUBISHI M80A / FANUC 0iMF PLUS
X,Y,Z行程
500 / 400 / 450 mm
工作台尺寸
620 x 420 mm






A字形肋骨结構提高吸振效果,整體鑄件採用箱體設計,鑄件内部採用肋骨强化,達到高度抗彎剛性能成承受高G運動產生的慣量结構。選擇高级米漢纳鑄件材質,經回火處理消除内應力,確保最佳剛性及精度。



 MACO馬特 V-5F

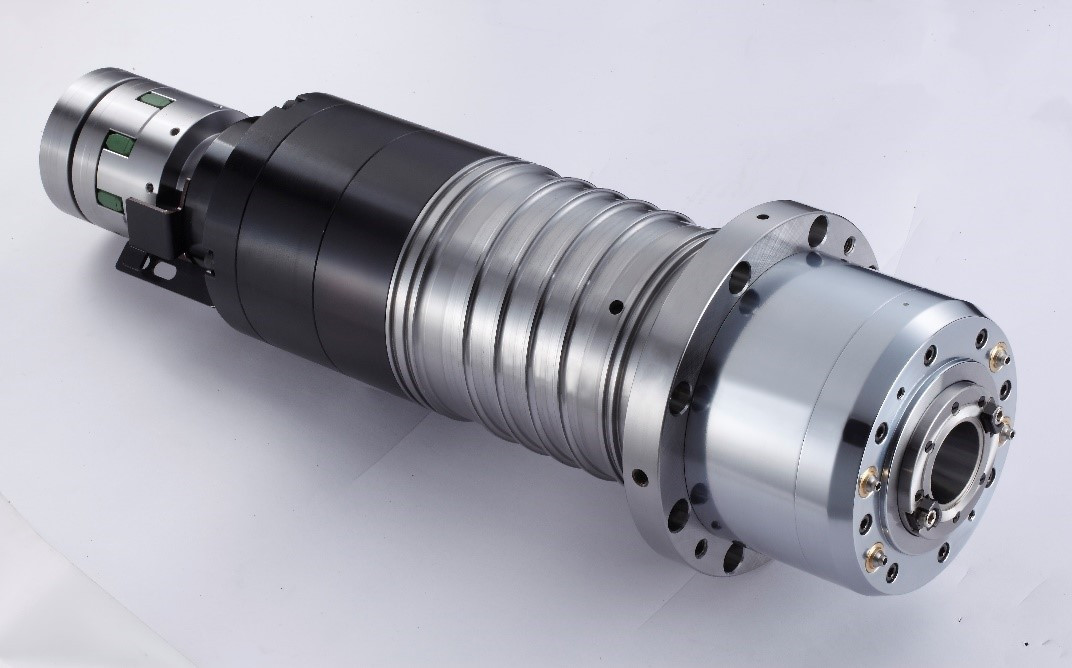

使用高剛性、高精度的鋼珠軸承設計,在高速加工時,主軸的離心力低、膨脹係數低,可實現最佳的精度及使用壽命。
MACO馬特 主軸






搭配圓盤式刀庫20把刀、BT-30刀柄,客戶可以選擇伺服馬達系統。換刀速度快,更換時間僅為1.2秒,可減少非切削時間,提高生產效率。



MACO馬特 刀庫






選用大直徑(Ø 32mm)的滾珠螺桿,回流單元的設計可吸收鋼珠衝擊所產生的噪音,而大幅降低噪音,螺桿由中央潤滑系统自動潤滑,通過自動潤滑系統消除了熱膨脹的影響。以维持整個操作中的精確度。



HIWIN上銀 螺桿






採用高精度、超重負荷型滚珠線性滑軌,承受重載荷的情況下提高了剛度,且保持了很高的加工精度,具有最小的磨損以延長使用壽命。適用於高速加工並大大降低機器的電力需求。



HIWIN上銀 V-5F 線軌

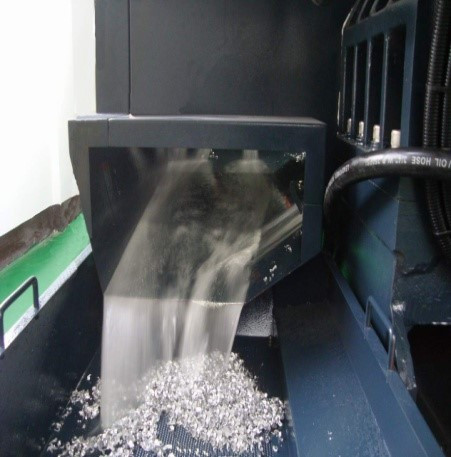

採用後置排屑式,最佳排屑角度設計,配合大流量沖屑系統。



MACO馬特 排屑機
Product Name
Unit
V-5F
行程
X軸行程
mm
500
Y軸行程
mm
400
Z軸行程
mm
450
主軸鼻端到工作台距離
mm
200~650
主軸
主軸轉速
rpm
12,000
主軸傳動方式
直結式
主軸樣式
BT-30
主軸馬力
kw
3.5 / 5.5
進給
切削進給速度
mm/min
10,000
X/Y/Z軸快速進給
m/min
48 / 48 / 48
工作台
工作台尺寸
mm
620 x 420
T行槽(寬x數目x間距)
mm
18 x 3 x 125
工作台最大負載
kg
250
自動換刀系統
自動換刀形式
圓盤式
刀庫容量
pcs
20
換刀時間
sec
1.2
其它
機台尺寸(長x寬x高)
mm
1,600 x 2,080 x 2,815
機台重量
kg
3,200
電力需求
KVA
15
氣壓需求
kg / cm²
6
