U-6
控制器
SIEMENS 840 Dsl / HEIDENHAIN TNC 640
X,Y,Z 行程
620 / 520 / 460 mm
工作台尺寸
Ø650 mm
所有機械零件都由有限元分析和採用高壓鑄造結構，立柱和鞍座實現完美匹配設計。動柱結構設計提供了最佳的結構剛度並同時縮小了佔地面積，立柱採用一體式結構，每側有4個大型直線運動塊支撐鞍座，保持穩定性，使Y軸能快速加工。

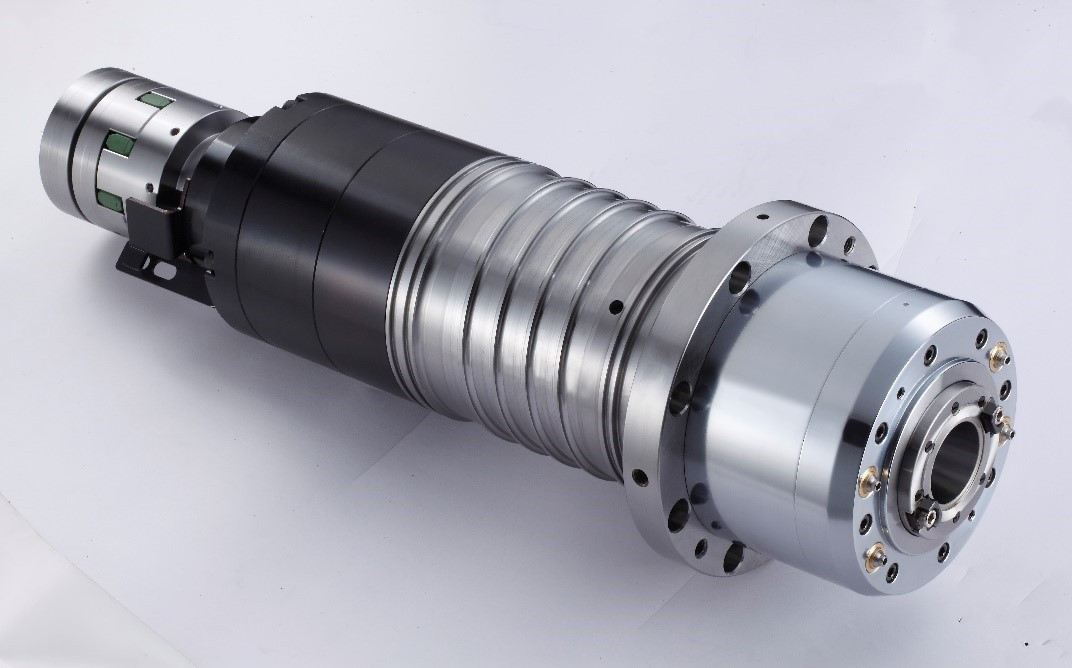

使用12,000 轉直結式高速主軸，傳動產生低震動，同時阻絕馬達轉動產生的熱量，提升加工精度。
搭配鏈條式刀庫32把刀和BBT-40刀柄，客戶可以選擇伺服馬達系統。換刀速度快，更換時間僅為2.3秒，可減少非切削時間，提高生產效率。
先進的 B/C軸旋轉工作台，最大工作台載載300公斤 (水平方向)。
B軸旋轉範圍 -50° ~ +110°
B/C 軸加裝海德漢光學尺確保加工精度
選用大直徑的滾珠螺桿，回流單元的設計可吸收鋼珠衝擊所產生的噪音，而大幅降低噪音，通過自動潤滑系統可以消除熱膨脹的影響，保持運轉的準確性。
採用高精度、超重負荷型滚柱線性滑軌，承受重載荷的情況下提高了剛度，且保持了很高的加工精度，具有最小的磨損以延長使用壽命。
適用於高速加工並大大降低機器的電力需求。
Product Name
Unit
U-6
行程
X軸行程
mm
620
Y軸行程
mm
520
Z軸行程
mm
460
B傾斜軸轉動範圍
degree
-50° ~ +110°
C傾斜軸轉動範圍
degree
360°
主軸鼻端到工作台距離
mm
150~610
主軸
主軸轉速
rpm
12,000
主軸傳動方式
直結式
主軸樣式
BBT-40
主軸馬力
kw
12 / 14.4
進給
切削進給速度
mm/min
20,000
X/Y/Z軸快速進給
m/min
36 / 36 / 36
工作台
工作台尺寸
mm
Ø650
T行槽(寬x數目x間距)
mm
18 x 5 x 100
工作台最大負載
kg
200(傾斜) / 300 (水平)
自動換刀系統
自動換刀形式
鏈條式
刀庫容量
pcs
32
最大刀具長度
mm
300
最大刀具重量
kg
7
換刀時間
sec
2.3
其它
機台尺寸(長x寬x高)
mm
3,860 x 4,160 x 2,870
機台重量
kg
8,500
電力需求
KVA
35
氣壓需求
kg / cm²
6
